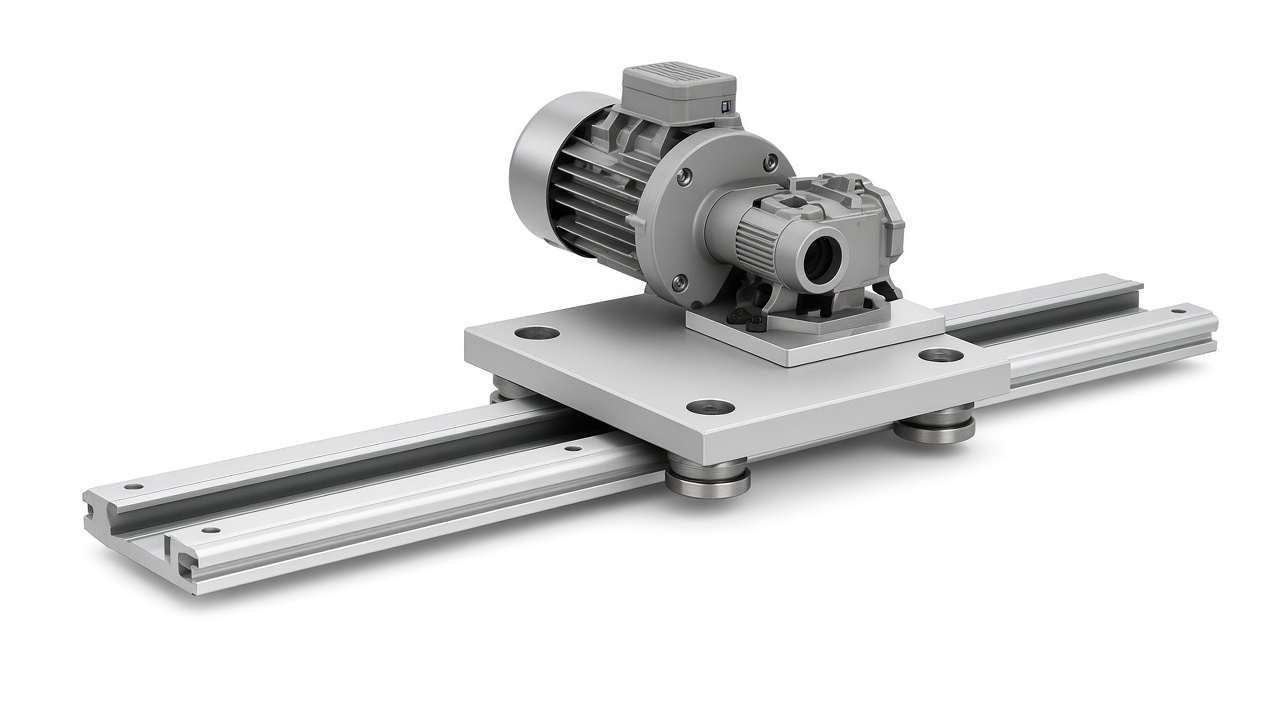

AG - ekonomické provedení
Kód produktu: AG
Jednoduché uzavreté prevedenie Možnosť prídavných tesnení Objednávacie číslo: AG ø KS V prídavné tesnenie...
Jednoduché uzavreté prevedenie
Možnosť prídavných tesnení
Objednávacie číslo:
AG ø KS V
prídavné tesnenie
K – lineárne guličkové puzdro štandard LME
V – celokovové guličkové puzdro SDE
KS – lineárne guličkové puzdro štandard s/bez naklápania
S – naklápacie puzdro pre veľké zaťaženie SSE
FM – klzné puzdro, samomazné
priemer vodiacich tyče
| Označenie | Rozmery [mm] | Únosnosť [N] | CAD | ||||
|---|---|---|---|---|---|---|---|
| ød | A | L | Cd | igs | stp | prt.1 | |
| AG-08-KS | 8 | 35 | 32 | 310 |  |
|
|
| AG-12-KS | 12 | 43 | 39 | 830 | |
|
|
| AG-16-KS | 16 | 53 | 43 | 1020 | |
|
|
| AG-20-KS | 20 | 60 | 54 | 2020 | |
|
|
| AG-25-KS | 25 | 78 | 67 | 3950 | |
|
|
| AG-30-KS | 30 | 87 | 79 | 4800 | |
|
|
| AG-40-KS | 40 | 108 | 91 | 8240 | |
|
|
| AG-50-KS | 50 | 132 | 113 | 12060 | |||
Star: 1035
INA: KCN
SKF: LUND
