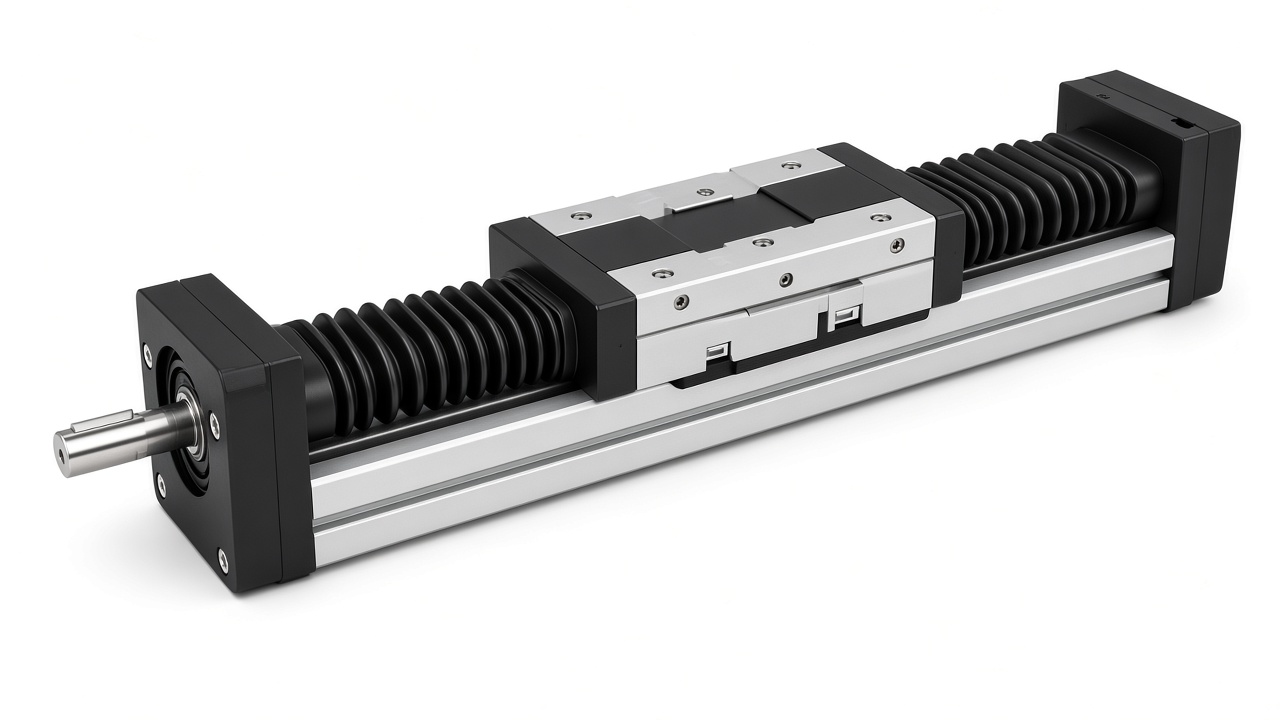

KK – s integrovanou skrutkou
Kód produktu: KK
KK40 Modul bez krytovania, štandardný vozík
KK40
| Rozmery [mm] | |||||
|---|---|---|---|---|---|
| Dĺžka pojazd. dráhy |
Celková dĺžka L1 |
Guličková skrutka |
Rýchlosť [mm/s] |
||
| Menovitý priemer | Stúpanie | Dynamická únosnosť [N] |
Presné |
||
| 100 |
159 |
8 |
1 |
735 |
190 |
| 150 | 209 | 8 | 1 | 735 | 190 |
| 200 | 259 | 8 | 1 | 735 | 190 |
Moduly KK majú integrovanú guličkovú skrutku. Tabuľka rozmerov a únosností je z karty na www.matis.sk. Tabuľku_KK_F z podkladov nového webu nepoužívame – čísla sa tam miešajú s radom CTV.
Modul bez krytovania, štandardný vozík
| Lineárne vedenie |
|---|
| Únosnosť [N] |
| Dynamická |
| Štandardný vozík A |
| 3920 |
KK50
| Rozmery [mm] | |||||
|---|---|---|---|---|---|
| Dĺžka pojazd. dráhy |
Celková dĺžka L1 |
Guličková skrutka | Rýchlosť [mm/s] | ||
| Menovitý priemer | Stúpanie | Dynamická únosnosť [N] |
Presné |
||
| 150 |
220 |
8 |
2 |
2136 |
270 |
| 200 |
270 |
8 | 2 |
2136 |
270 |
| 250 |
320 |
8 | 2 |
2136 |
270 |
| 300 | 370 | 8 | 2 | 2136 | 270 |
Modul bez krytovania, štandardný vozík
| Lineárne vedenie |
|---|
| Únosnosť [N] |
| Dynamická |
| Štandardný vozík A |
| 8700 |
KK60
| Rozmery [mm] | |
|||||
|---|---|---|---|---|---|---|
| Dĺžka pojazd. dráhy |
Celková dĺžka L1 |
Guličková skrutka | Rýchlosť [mm/s] | CAD | ||
| Menovitý priemer | Stúpanie | Dynamická únosnosť [N] |
Presné |
|||
| P* | ||||||
| 150 |
200 |
12 |
5 |
3744 |
550 |
 |
| 10 | 2410 | 1100 | ||||
| 200 |
270 |
12 |
5 |
3744 |
550 |
|
| 10 | 2410 | 1100 | ||||
| 300 |
370 |
12 |
5 |
3744 |
550 |
|
| 10 | 2410 | 1100 | ||||
| 400 |
470 |
12 |
5 | 3744 | 550 | |
| 10 | 2410 | 1100 | ||||
| 500 | 570 | 12 | 5 | 3744 | 550 | |
| 10 | 2410 | 1100 | ||||
| 600 | 670 | 12 | 5 | 3744 | 340 | |
| 10 | 2410 | 670 | ||||
Modul bez krytovania, štandardný vozík
| Lineárne vedenie |
|---|
| Únosnosť [N] |
| Dynamická |
| Štandardný vozík A |
| 13230 |
* Presný KK modul.
KK60
| Rozmery [mm] | |
|||||
|---|---|---|---|---|---|---|
| Dĺžka pojazd. dráhy |
Celková dĺžka L1 |
Guličková skrutka | Rýchlosť [mm/s] | CAD | ||
| Menovitý priemer | Stúpanie | Dynamická únosnosť [N] |
Presné |
|||
| P* | ||||||
| 150 |
200 |
12 |
5 |
3744 |
550 |
|
| 10 | 2410 | 1100 | ||||
| 200 |
270 |
12 |
5 |
3744 |
550 |
|
| 10 | 2410 | 1100 | ||||
| 300 |
370 |
12 |
5 |
3744 |
550 |
|
| 10 | 2410 | 1100 | ||||
| 400 |
470 |
12 |
5 | 3744 | 550 | |
| 10 | 2410 | 1100 | ||||
| 500 | 570 | 12 | 5 | 3744 | 550 | |
| 10 | 2410 | 1100 | ||||
| 600 | 670 | 12 | 5 | 3744 | 340 | |
| 10 | 2410 | 670 | ||||
Modul bez krytovania, krátky vozík
| Lineárne vedenie |
|---|
| Únosnosť [N] |
| Dynamická |
| Krátky vozík S |
| 7173 |
* Presný KK modul.
KK86
| Rozmery [mm] | |||||
|---|---|---|---|---|---|
| Dĺžka pojazd. dráhy |
Celková dĺžka L1 |
Guličková skrutka | Rýchlosť [mm/s] | ||
| Menovitý priemer | Stúpanie | Dynamická únosnosť [N] |
Presné |
||
| P* | |||||
| 340 |
440 |
15 |
10 |
7144 |
740 |
| 20 | 4645 | 1480 | |||
| 440 |
540 |
15 |
10 |
7144 |
740 |
| 20 | 4645 | 1480 |
|||
| 540 |
640 |
15 |
10 |
7144 |
740 |
| 20 | 4645 | 1480 |
|||
| 640 |
740 |
15 |
10 |
7144 |
740 |
| 20 | 4645 | 1480 |
|||
| 740 | 840 | 15 | 10 | 7144 | 740 |
| 20 | 4645 | 1480 |
|||
| 940 | 1040 | 15 | 10 | 7144 | |
| 20 | 4645 | ||||
Modul bez krytovania, štandardný vozík
| Lineárne vedenie |
|---|
| Únosnosť [N] |
| Dynamická |
| Štandardný vozík A |
| 31456 |
* Presný KK modul.
KK100
| Rozmery [mm] | |||||
|---|---|---|---|---|---|
| Dĺžka pojazd. dráhy |
Celková dĺžka L1 |
Guličková skrutka | Rýchlosť [mm/s] | ||
| Menovitý priemer | Stúpanie | Dynamická únosnosť [N] |
Presné |
||
| P* | |||||
| 980 |
1089 |
20 |
20 |
7046 |
1120 |
| 1080 | 1189 | 20 | 20 |
7046 |
980 |
| 1180 |
1289 |
20 |
20 |
7046 |
750 |
| 1280 | 1389 | 20 | 20 |
7046 |
|
| 1380 |
1489 |
20 |
20 |
7046 |
|
Modul bez krytovania, štandardný vozík
| Lineárne vedenie |
|---|
| Únosnosť [N] |
| Dynamická |
| Štandardný vozík A |
| 39200 |
