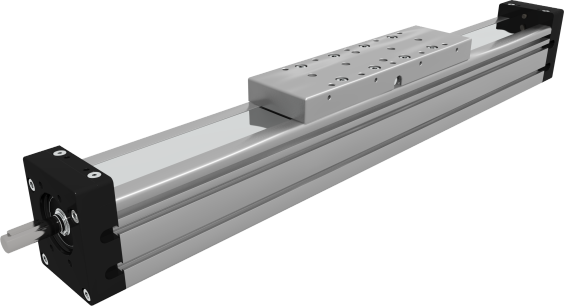

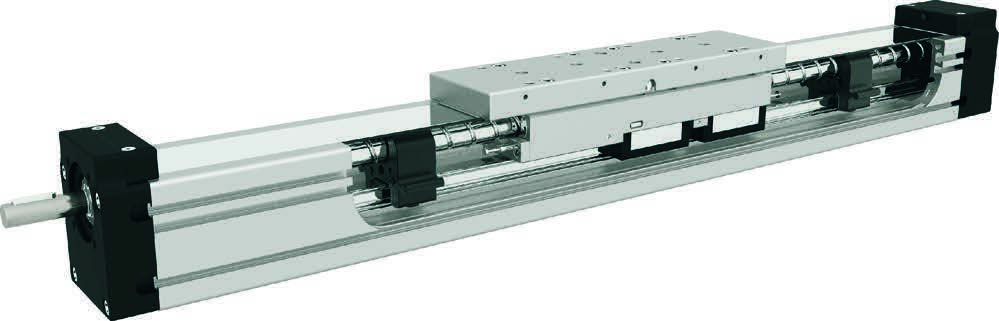

MTV - s jednou kolejnicí
Kód produktu: MTV
Návody Mazanie MTV Údržba MTV Hlavné technické údaje pre jednotky MTV *Väčšie dĺžky na dopyt...
Návody
Hlavné technické údaje pre jednotky MTV
| Lineárny modul | Dĺžka vozíku | Únosnosť | Max. dynamické momenty zaťaženie | Pohyblivá hmota | *Maximálna dĺžka | Momenty zotrvačnosti | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| dynamická | statická | |||||||||
| Lv [mm] | C [N] | C0 [N] | Mx [Nm] | My [Nm] | Mz [Nm] | [kg] | Lmax [mm] | ly [cm4] | lz [cm4] | |
| MTV 65 | 220 | 19800 | 35000 | 158 | 700 | 700 | 1,5 | 2900 | 71,3 | 89,4 |
| MTV 80 | 290 | 34200 | 60000 | 370 | 1470 | 1470 | 3,0 | 5480 | 144,1 | 192,3 |
| MTV 110 | 330 | 49600 | 85000 | 630 | 2650 | 2650 | 4,9 | 5850 | 562,0 | 669,0 |
*Väčšie dĺžky na dopyt
