MTV-2LR – s pravo-ľavou skrutkou

Technické údaje jednotiek MTV-2LR

Lineárny modul	Prierez profilu (mm)	Gul. skrutka D × p (mm)	Max. rýchlosť (m/s)	Max. zdvih (mm)	Únosnosť Cd *) (N)	Max. ax. zaťaženie Fz *) (N)	Max. presnosť polohovania **) ISO 7 (mm)	pdf	CAD	Dopyt

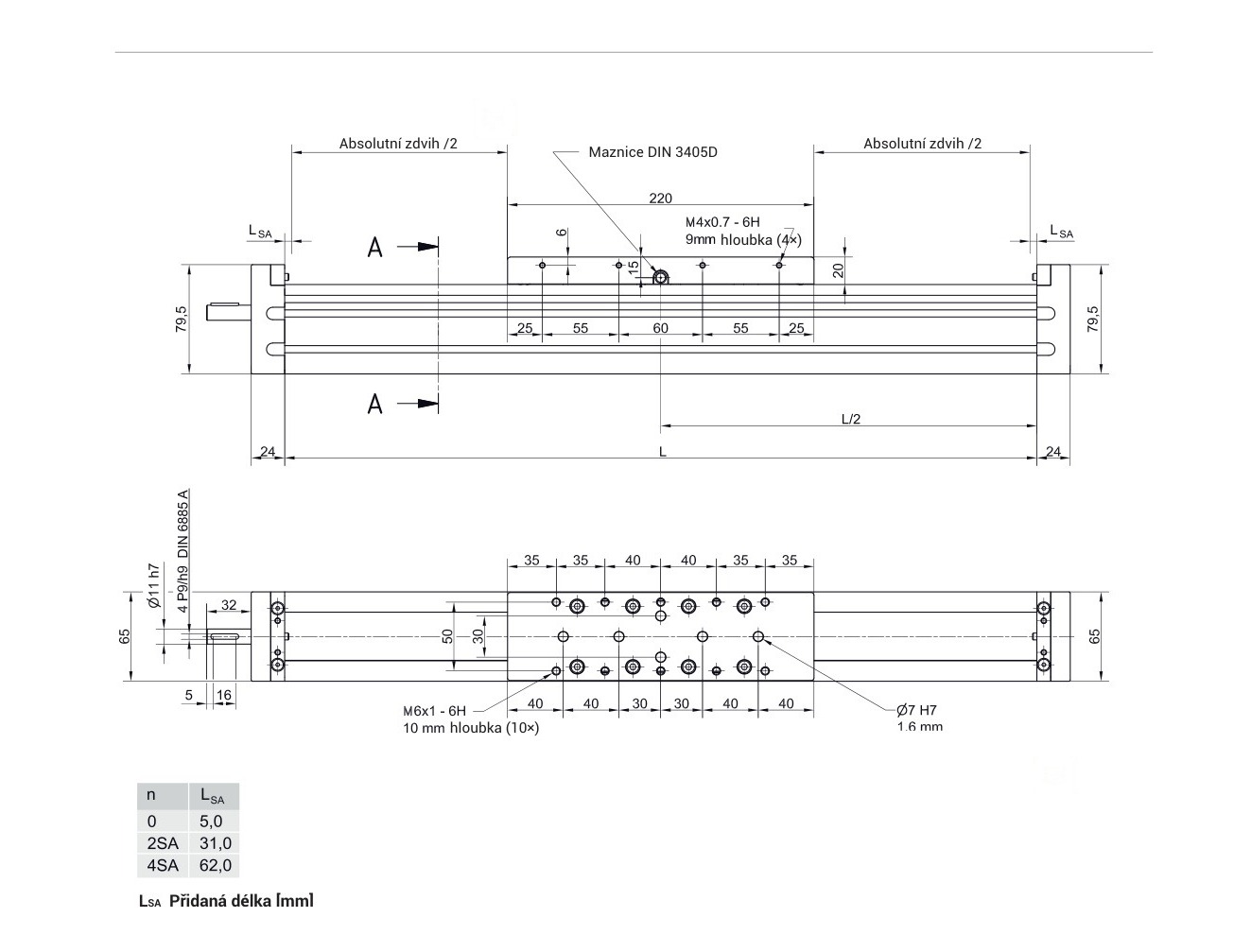

MTV 65 2LR	65×65	16×5	0,35	2667	19800	10190	± 0,02			Dopyt
		16×10	0,70	2667	19800	10190	± 0,02			Dopyt
		16×16	1,10	2667	19800	10190	± 0,02			Dopyt

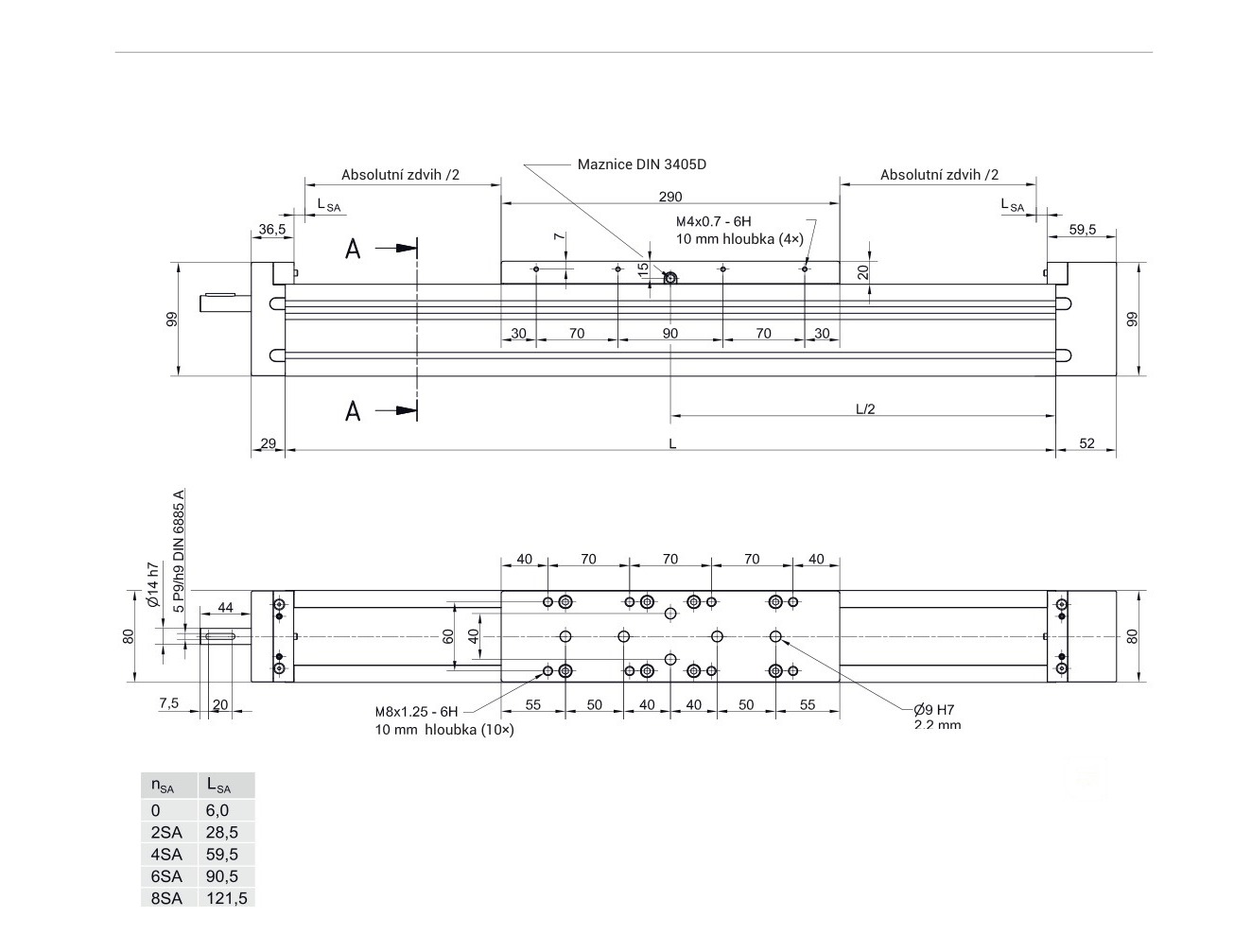

MTV 80 2LR	80×80	20×5	0,25	5224	34200	15070	± 0,02			Dopyt
		20×10	0,55	5224	34200	15070	± 0,02			Dopyt
		20×20	1,10	5224	34200	15070	± 0,02			Dopyt
		20×50	2,50	5224	34200	15070	± 0,02			Dopyt

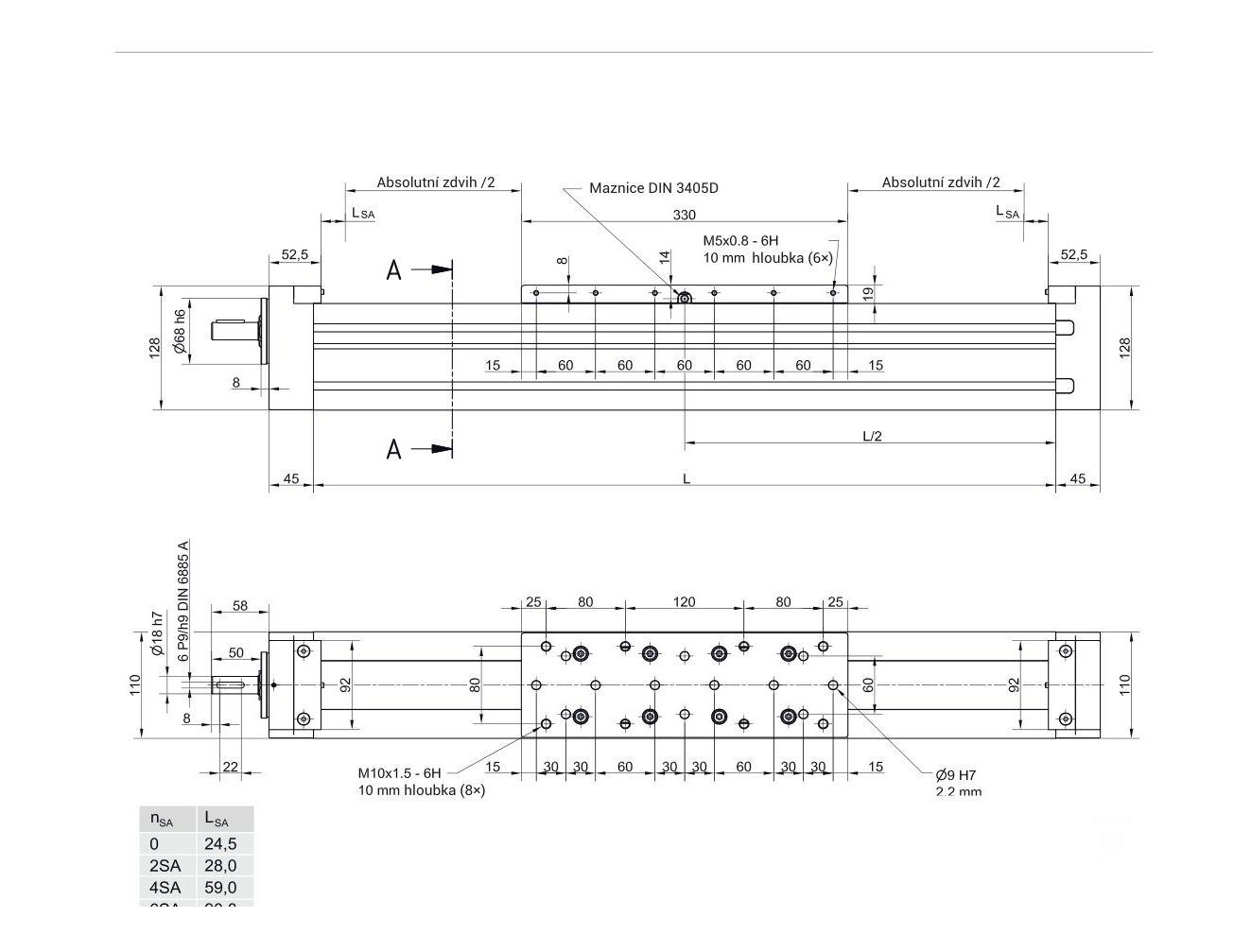

MTV 110 2LR	110×110	32×5	0,15	5456	49600	20260	± 0,02			Dopyt
		32×10	0,50	5456	49600	20260	± 0,02			Dopyt
		32×20	1,00	5456	49600	20260	± 0,02			Dopyt
		32×32	1,60	5456	49600	20260	± 0,02			Dopyt

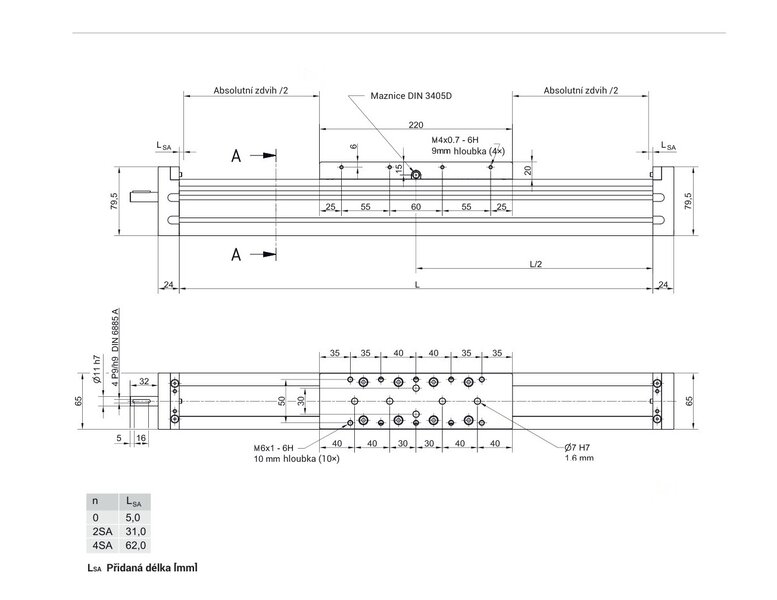

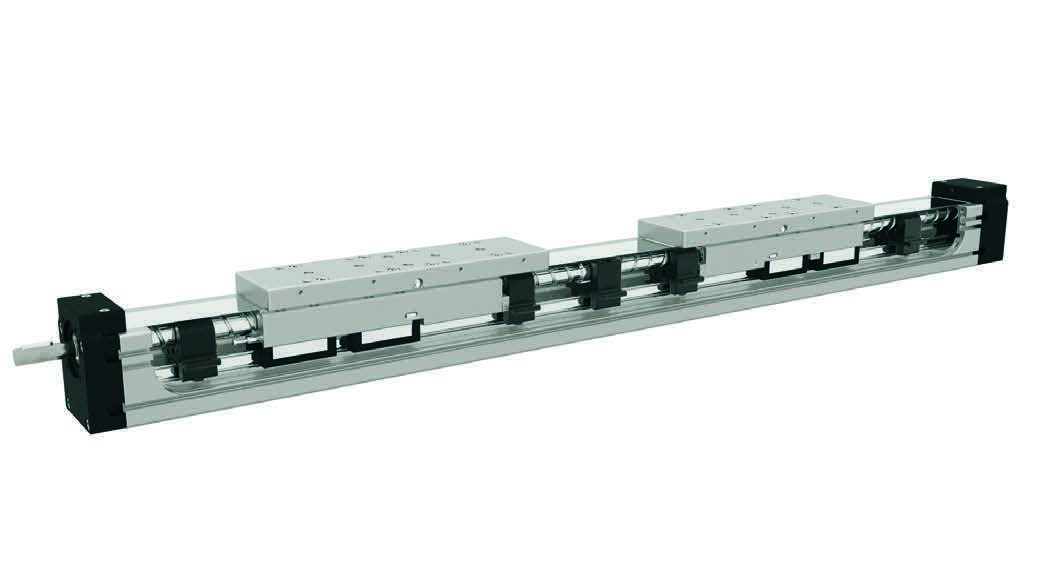

Verzia MTV-2LR má dva vozíky, ktoré sa pohybujú súčasne v opačných smeroch. Používa sa pravo-ľavá guličková skrutka, obe časti sú pevne spojené. Aj tu možno použiť podperný systém guličkovej skrutky. CAD modelu dodávateľ uvádza na vyžiadanie. Profily sú podľa EN 12020-2: priamosť 0,35 mm/m, max. krútenie 0,35 mm/m.

Údaje Cd a Fz v tabuľke sú čisto teoretické, bez súčiniteľa bezpečnosti. Odporúčame počítať so súčiniteľom fs = 5 (hodnoty v tabuľke vydeliť 5). Presnosť ±0,01 pre ISO 5 je na želanie.

*) Údaje Cd a Fz sú čisto teoretické bez súčiniteľa bezpečnosti. Odporúčame fs = 5,0 (hodnoty vydeliť 5).
**) ± 0,01 pre ISO 5 – na želanie.
