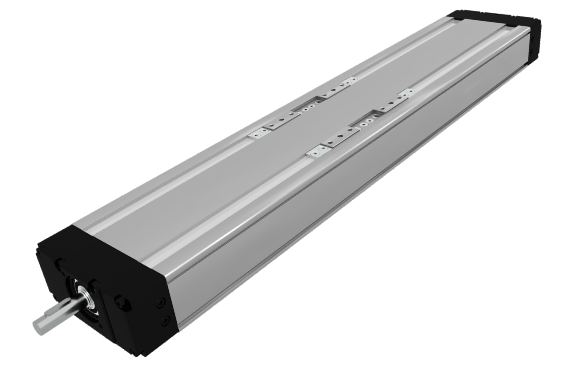

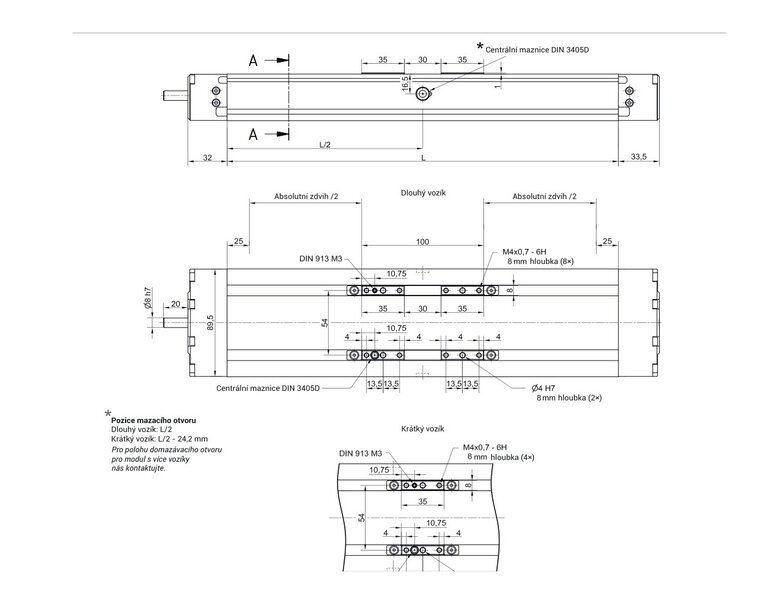

CTV – s guličkovou skrutkou, široký

Kód produktu: CTV

Technické údaje modulov CTV

Lineárny modul	Dĺžka vozíka	Únosnosť		Dynamické momenty			Pohyblivá hmotnosť	Maximálna dĺžka	Momenty zotrvačnosti		Dopyt
	Dĺžka vozíka	dynamická	statická	Dynamické momenty			Pohyblivá hmotnosť	Maximálna dĺžka	Momenty zotrvačnosti
	Lv [mm]	C [N]	C₀ [N]	Mx [Nm]	My [Nm]	Mz [Nm]	[kg]	Lmax [mm]	ly [cm⁴]	lz [cm⁴]

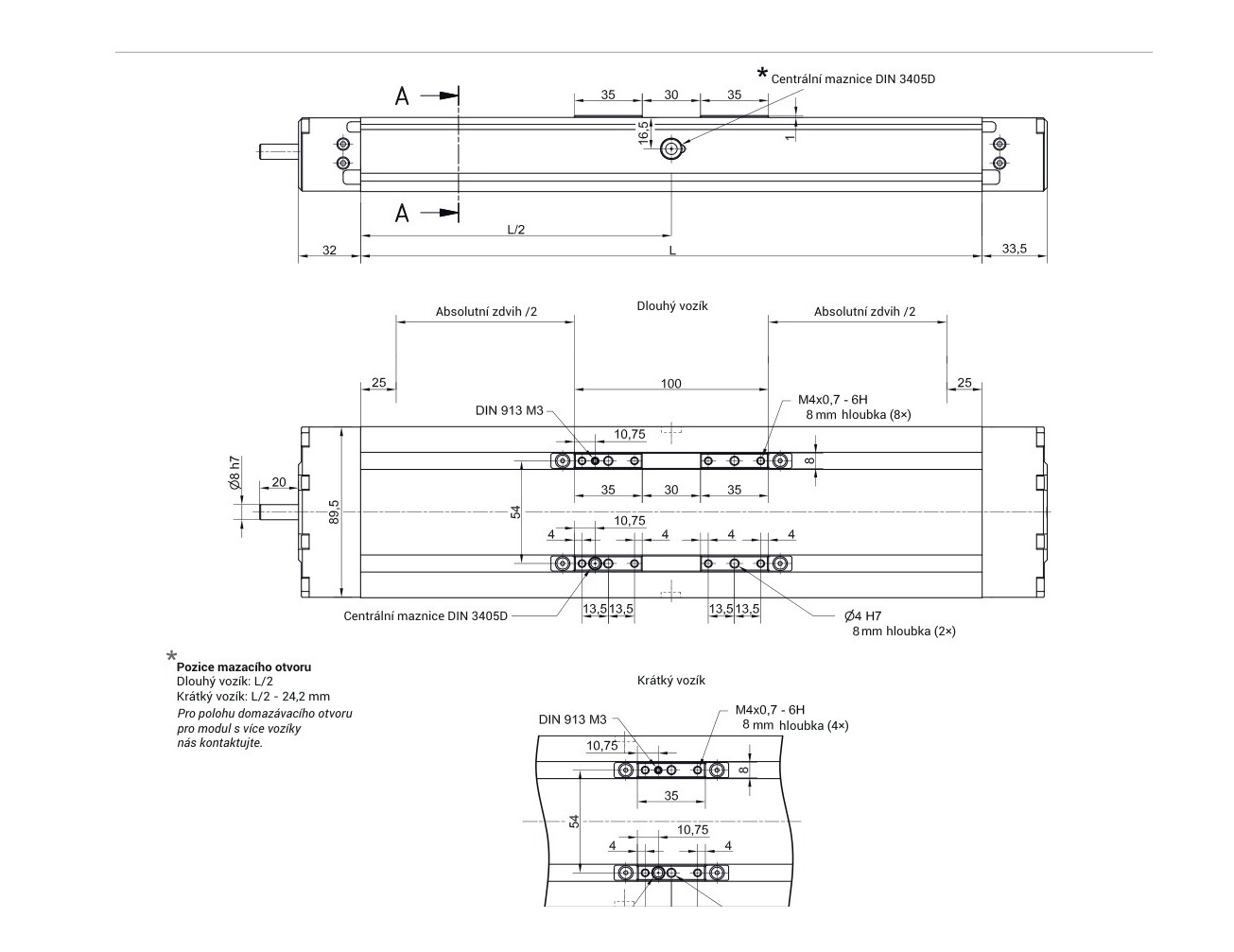

CTV 90 S	35	4620	6930	125	17	34	0,30	750	13,6	102,6	Dopyt
CTV 90 L	100	9240	13860	250	300	300	0,50	750	13,6	102,6	Dopyt

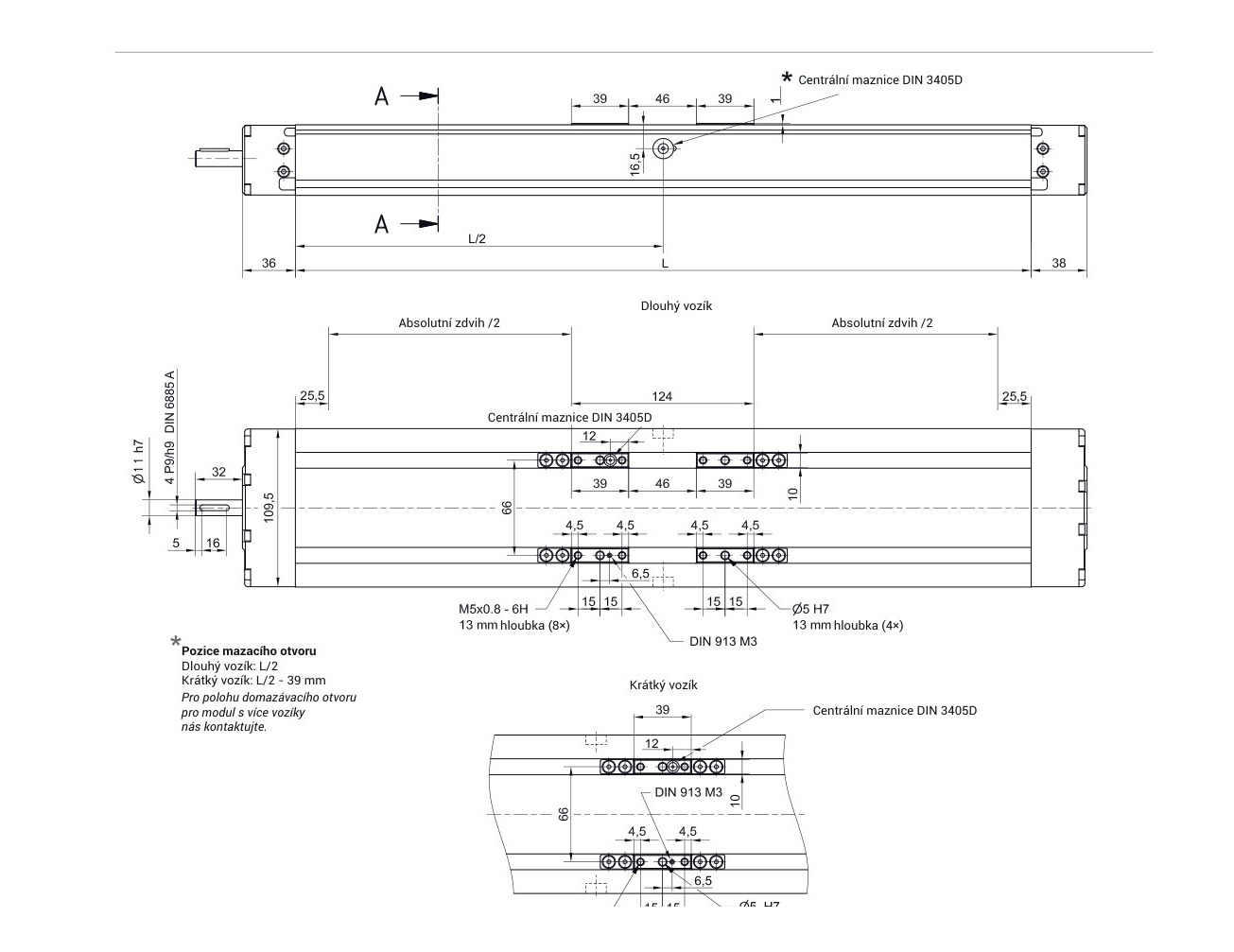

CTV 110 S	39	19800	35000	650	118	235	0,63	1500	29,1	196,0	Dopyt
CTV 110 L	124	39600	70000	1305	1680	1680	1,36	1500	29,1	196,0	Dopyt

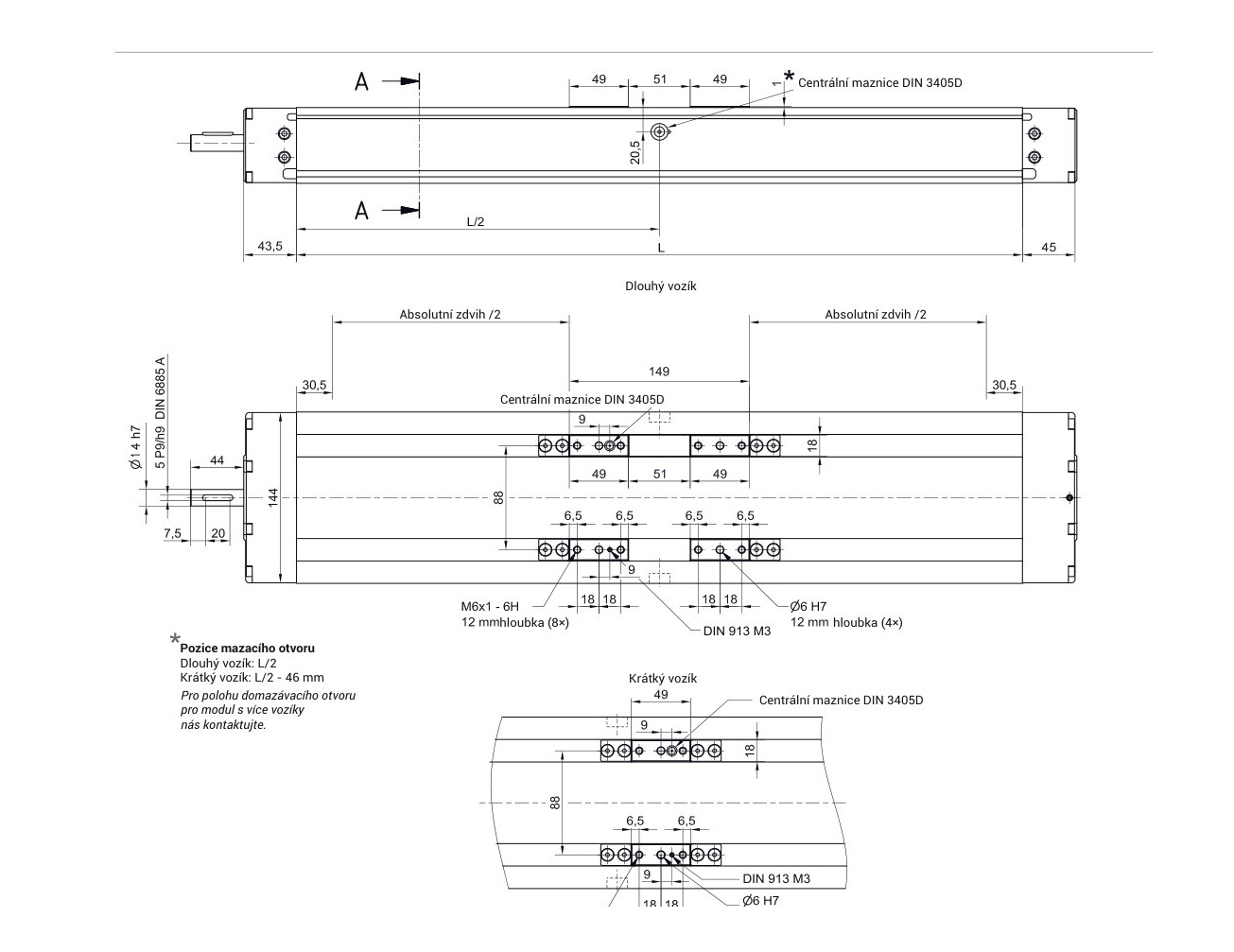

CTV 145 S	40	34200	60000	1500	260	520	1,19	1800	85,3	682,3	Dopyt
CTV 145 L	149	68400	120000	3005	3420	3420	2,61	1800	85,3	682,3	Dopyt
CTV 200 S	80	49600	85000	3220	450	900	3,11	2200	417,4	3007,3	Dopyt
CTV 200 L	255	99200	170000	6445	8680	8680	6,21	2200	417,4	3007,3	Dopyt

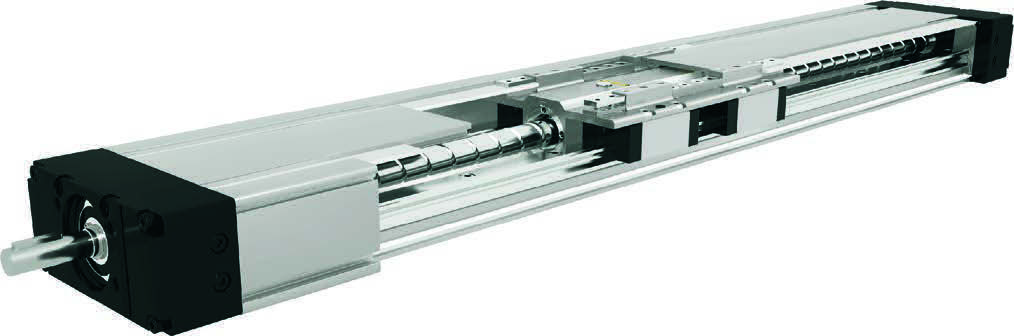

Lineárne moduly CTV majú pohon presnou guličkovou skrutkou a dve paralelné koľajnice lineárneho vedenia s nulovou vôľou. Kompaktné rozmery dávajú vysokú únosnosť, vysokú rýchlosť pohybu a presné polohovanie. Dajú sa spájať s ostatnými radmi Unimotion do viacosových systémov. Profil je presne ťahaný hliník AL 6063. Guličková skrutka je triedy ISO7 (ISO5 na želanie). Profily sú podľa EN 12020-2: priamosť 0,35 mm/m, max. krútenie 0,35 mm/m.
