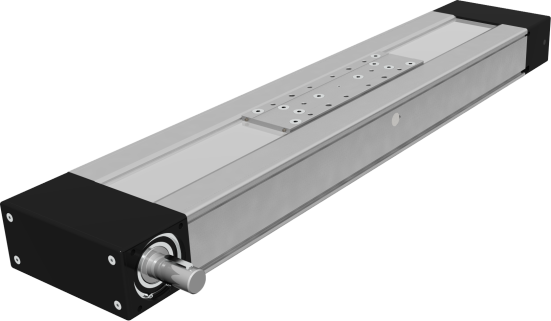

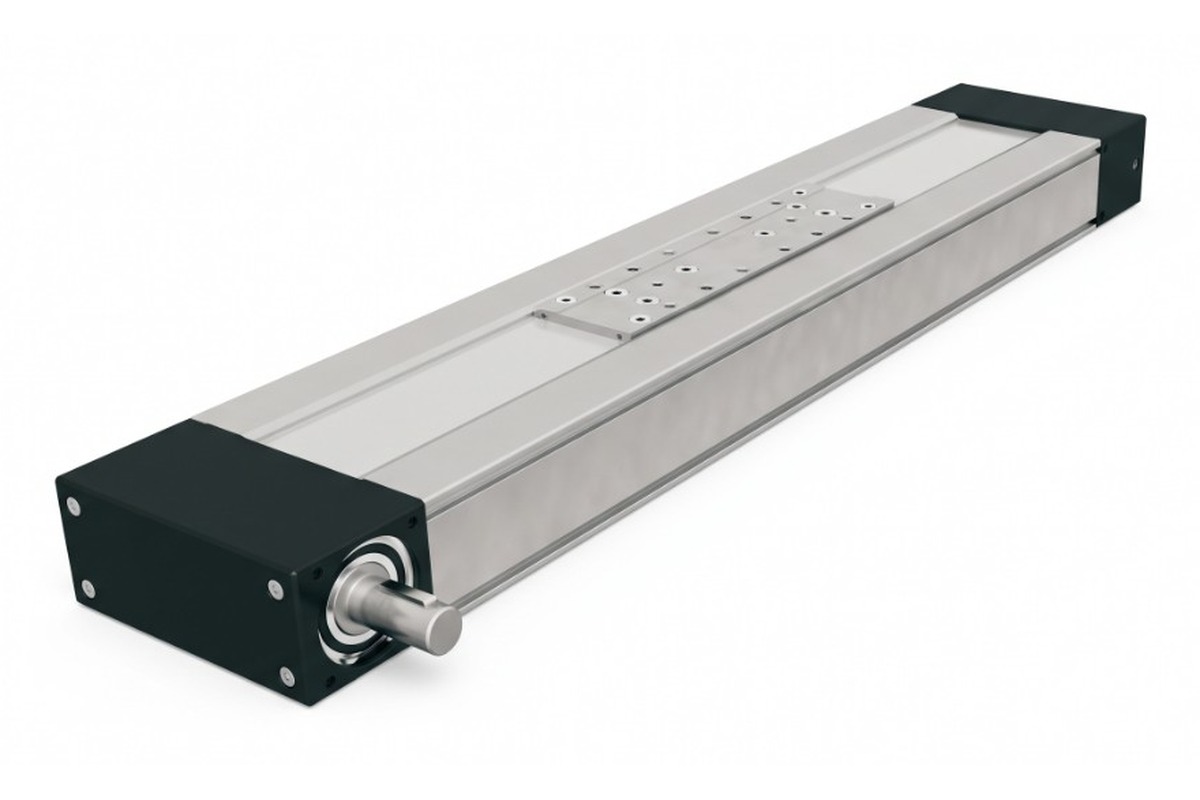

CTJ – s remeňom a dvoma koľajnicami

Kód produktu: CTJ

Technické údaje modulov CTJ

Lineárny modul	Dĺžka vozíka	Únosnosť		Dynamické momenty			Pohyblivá hmotnosť	Maximálna dĺžka	Momenty zotrvačnosti		Dopyt
	Dĺžka vozíka	dynamická	statická	Dynamické momenty			Pohyblivá hmotnosť	Maximálna dĺžka	Momenty zotrvačnosti
	Lv [mm]	C [N]	C₀ [N]	Mx [Nm]	My [Nm]	Mz [Nm]	[kg]	Lmax [mm]	ly [cm⁴]	lz [cm⁴]

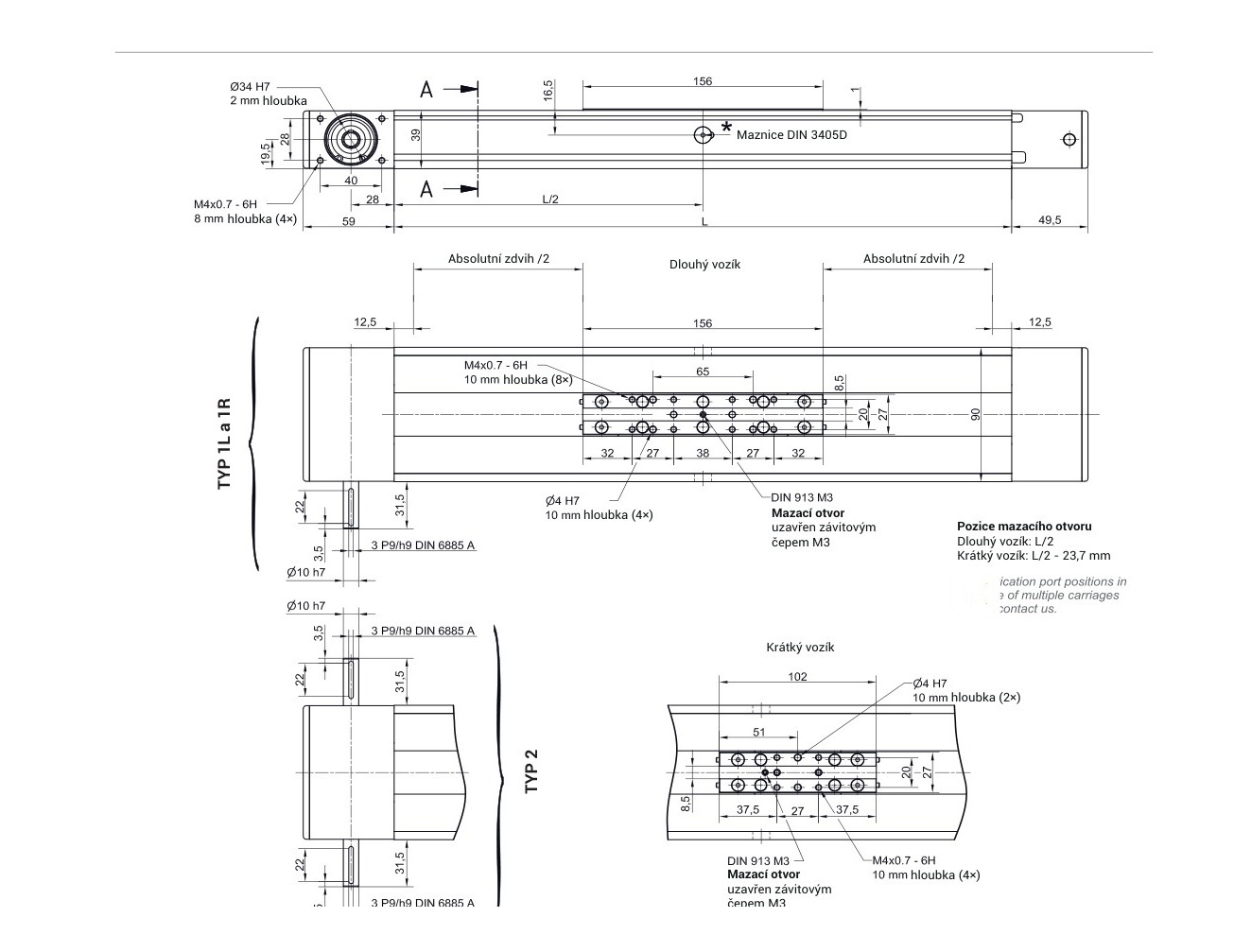

CTJ 90 S	102	4620	6930	125	17	34	0,20	6000	13,4	107,0	Dopyt
CTJ 90 L	156	9240	13860	250	290	290	0,35	6000	13,4	107,0	Dopyt
CTJ 110 S	170	19800	35000	610	118	235	0,64	6000	31,1	217,2	Dopyt
CTJ 110 L	215	39600	70000	1225	1680	1680	0,98	6000	31,1	217,2	Dopyt

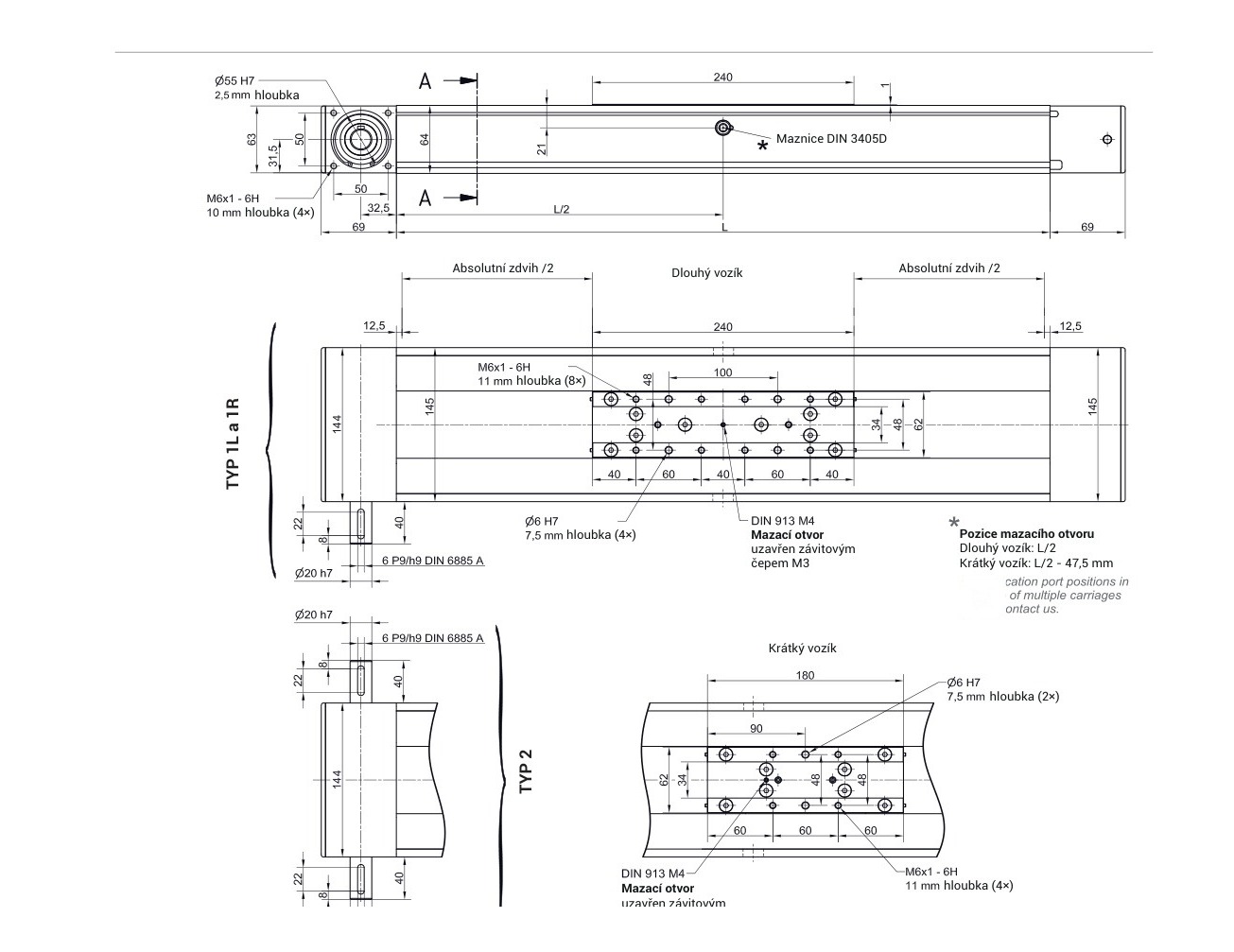

CTJ 145 S	180	34200	60000	1500	260	520	1,35	6000	78,9	707,6	Dopyt
CTJ 145 L	240	68400	120000	3005	3420	3420	2,25	6000	78,9	707,6	Dopyt

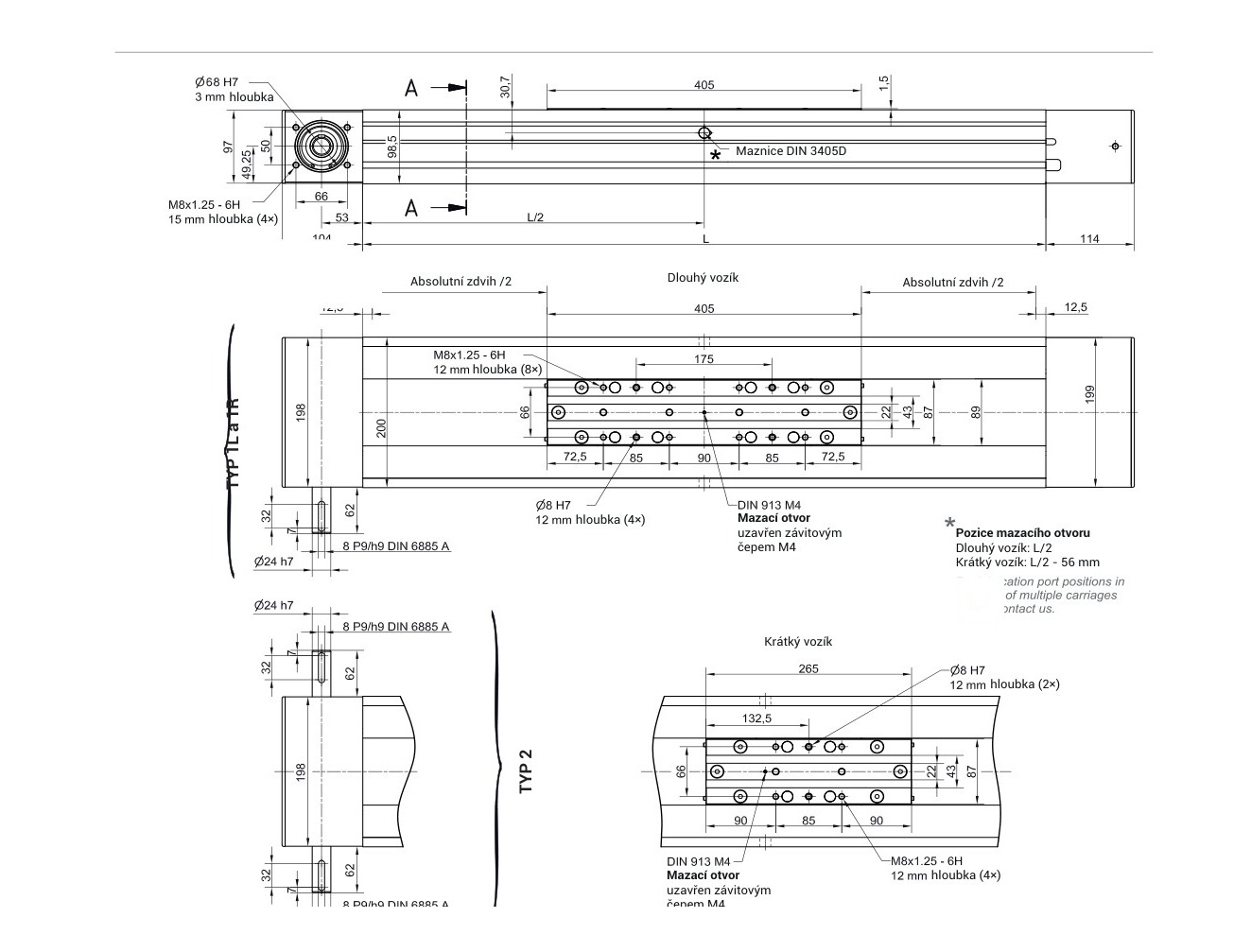

CTJ 200 S	265	49600	85000	3235	450	900	3,05	6000	376,4	2744,6	Dopyt
CTJ 200 L	405	99200	170000	6470	8680	8680	5,70	6000	376,4	2744,6	Dopyt

Lineárne jednotky CTJ sú moduly s pohonom ozubeným remeňom a s dvoma paralelnými koľajnicovými vedeniami. Kompaktná konštrukcia prenáša vysoké zaťaženie a pri vysokej rýchlosti pohybu dosahuje vysokú presnosť polohovania. Dajú sa z nich skladať systémy X–Y–Z. Profil je z hliníka Al 6063, pohon je polyuretánový ozubený remeň AT s oceľovým kordom. Profily sú podľa EN 12020-2: priamosť 0,35 mm/m, max. krútenie 0,35 mm/m.
