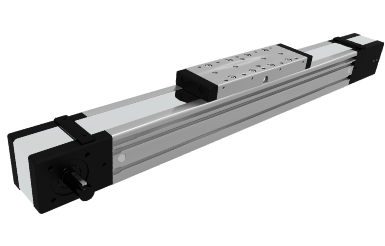

MTJ – s remeňom a koľajnicovým vedením

Kód produktu: MTJ

Hlavné technické údaje jednotiek MTJ

Lineárny modul	Dĺžka vozíka	Únosnosť		Dynamické momenty			Pohyblivá hmotnosť	Maximálna opakovaná presnosť	Maximálna dĺžka	Dopyt
	Dĺžka vozíka	dynamická	statická	Dynamické momenty			Pohyblivá hmotnosť	Maximálna opakovaná presnosť	Maximálna dĺžka
	Lv [mm]	C [N]	C0 [N]	Mx [Nm]	My [Nm]	Mz [Nm]	[kg]	[mm]	Lmax [mm]
MTJ 40	92	4616	6930	28,6	90	90	0,28	0,05	2000	Dopyt
MTJ 65	140	9329	19629	64,0	55	55	1,00	0,05	6000	Dopyt
MTJ 65	190	18658	39258	128,0	970	970	1,45	0,05	6000	Dopyt
MTJ 80	170	14352	30509	134,0	103	103	1,72	0,05	6000	Dopyt
MTJ 80	260	28704	61018	268,0	2150	2150	2,72	0,05	6000	Dopyt
MTJ 110	240	18800	36400	212,0	155	155	3,25	0,05	6000	Dopyt
MTJ 110	330	37600	42800	424,0	2900	2900	4,61	0,05	6000	Dopyt

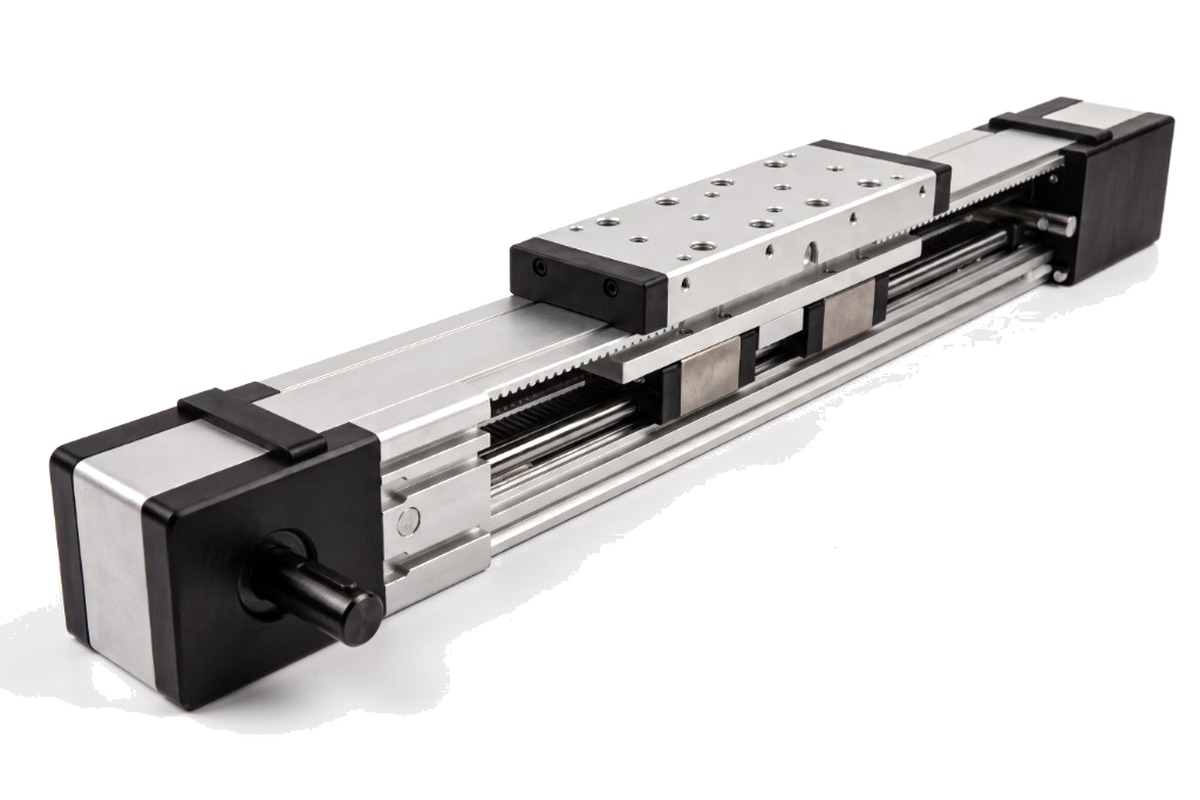

Lineárne jednotky MTJ majú pohon ozubeným remeňom a kompaktnú konštrukciu. Prenášajú vysoké výkony, dosahujú vysokú presnosť polohovania a vysoké rýchlosti posuvu a dajú sa z nich skladať viacosové lineárne systémy. Profil je z hliníka AL6063 s integrovaným bezvôľovým koľajnicovým vedením. Pohon je predpätý ozubený remeň AT s oceľovými kordmi. Profily sú podľa EN 12020-2: priamosť 0,35 mm/m, max. krútenie 0,35 mm/m.
