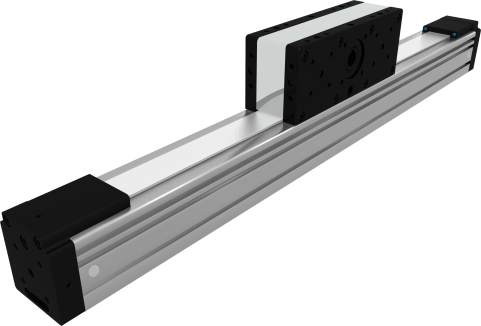

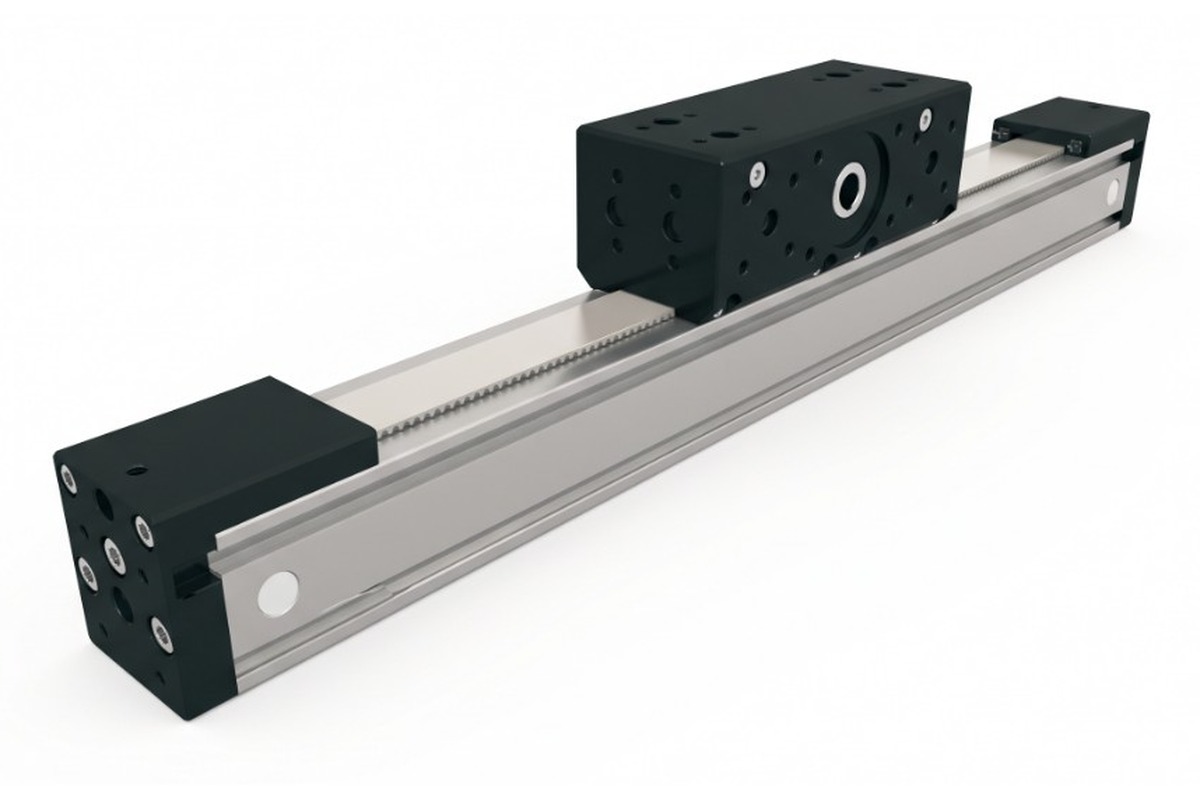

MTJZ – vertikálne moduly s remeňom, osi Z

Kód produktu: MTJZ

Návody Mazání MTJZ Údržba MTJZ Hlavní technická data pro jednotky MTJZ * Pro délky přes

MTJZ – vertikálne moduly s remeňom, osi Z

Návody

Hlavné technické údaje jednotiek MTJZ

Lineárny modul	Dĺžka vozíka	Únosnosť		Max. dynamické momenty zaťaženia			Pohyblivá hmotnosť	Maximálna opakovaná presnosť	Maximálna dĺžka	Dopyt
	Dĺžka vozíka	dynamická	statická	Max. dynamické momenty zaťaženia			Pohyblivá hmotnosť	Maximálna opakovaná presnosť	Maximálna dĺžka
	Lv [mm]	C [N]	C₀ [N]	Mx [Nm]	My [Nm]	Mz [Nm]	[kg]	[mm]	Lmax [mm]

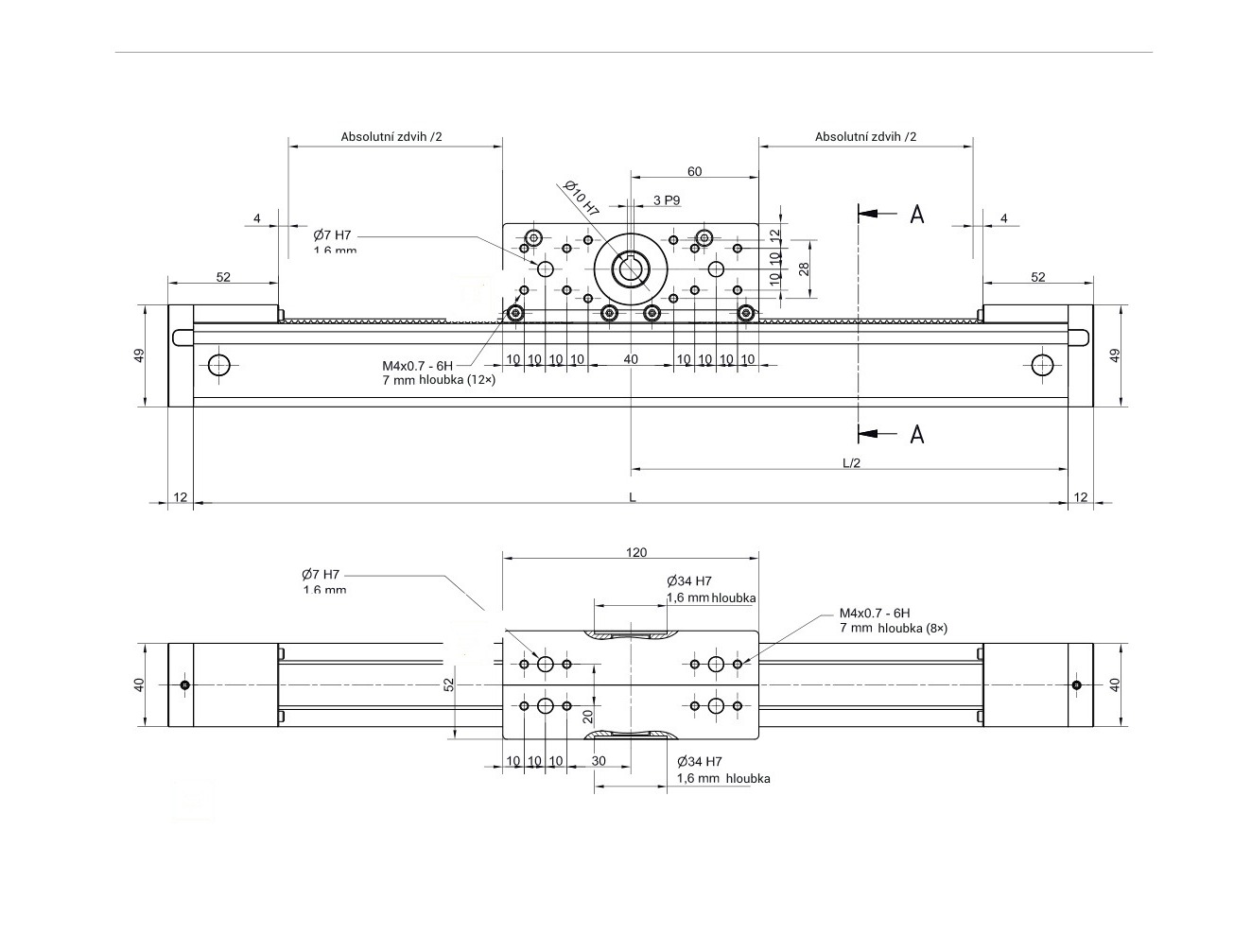

MTJZ 40	120	4616	6930	28	120	120	0,95	0,08	1000	Dopyt

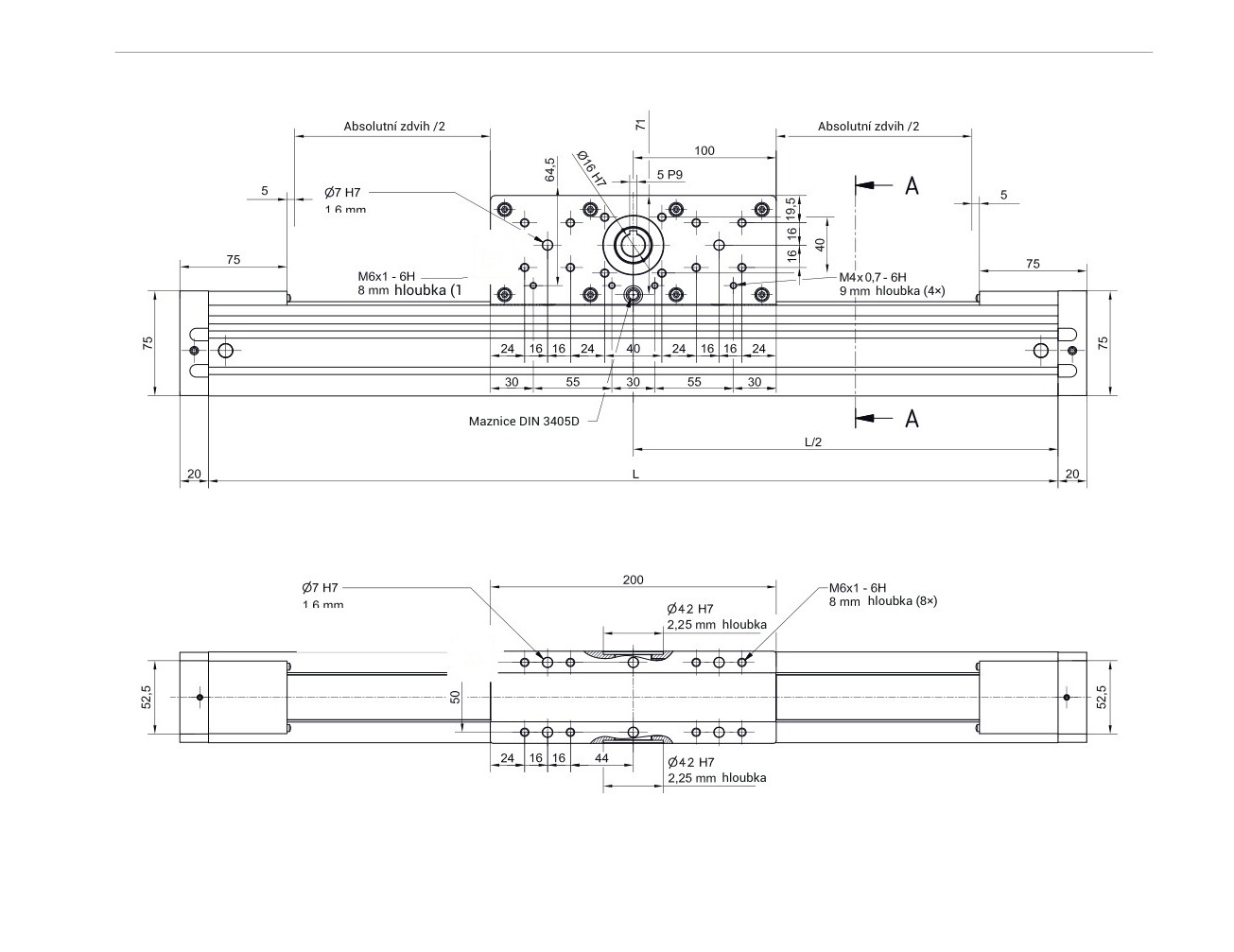

MTJZ 65	200	19800	35000	158	1025	1025	3,20	0,08	1200	Dopyt

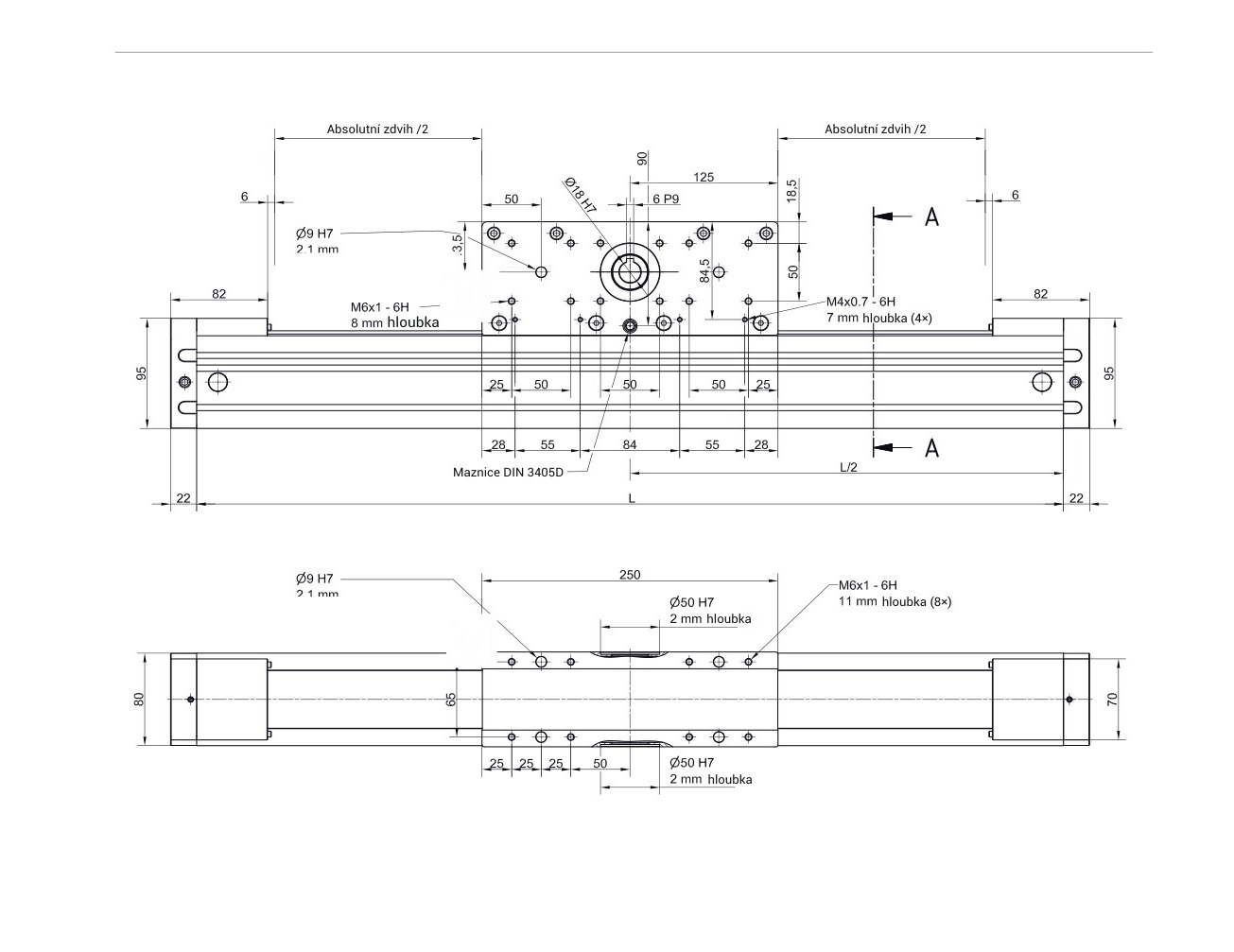

MTJZ 80	250	34200	60000	370	2565	2565	4,90	0,08	1500	Dopyt

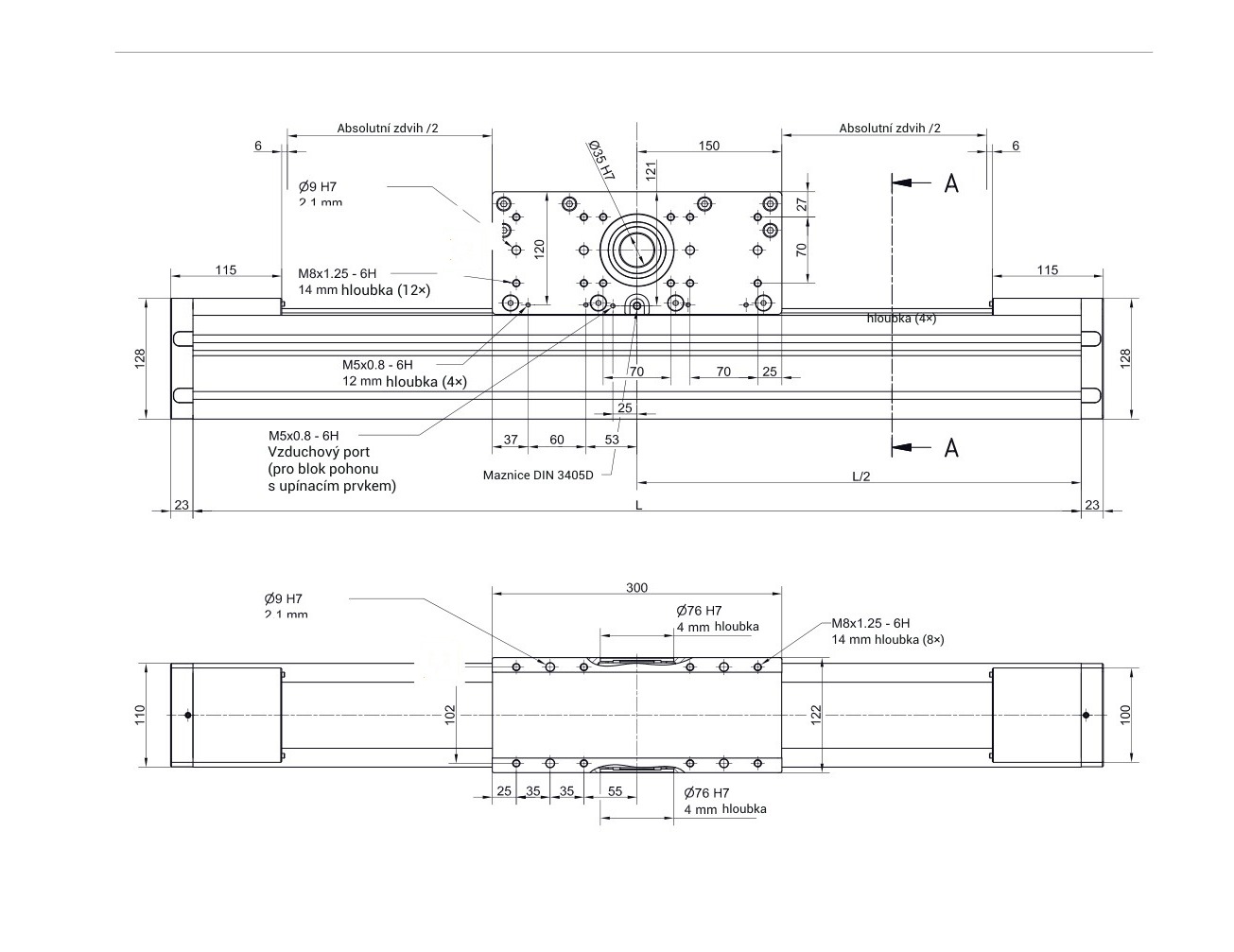

MTJZ 110	300	49600	85000	630	3470	3470	11,30	0,08	1800	Dopyt

Moduly MTJZ sú určené v prvom rade na zvislú zástavbu, ako osi Z viacosových systémov X–Y–Z. Pohon je polyuretánový ozubený remeň AT s oceľovými kordmi, vedenie je koľajnicové. Profil je presne ťahaný hliník AL 6063. Profily sú podľa EN 12020-2: priamosť 0,35 mm/m, max. krútenie 0,35 mm/m.
