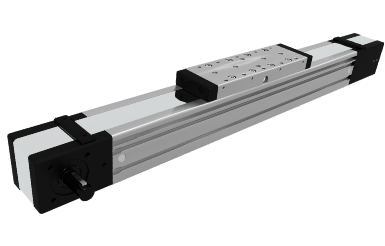

MRJ – s remeňom a rolničkovým vedením
Kód produktu: MRJ
Hlavné technické údaje jednotiek MRJ
| Lineárny modul | Dĺžka vozíka | Dynamická únosnosť | Dynamické momenty | Max. prípustné zaťaženia | Pohyblivá hmotnosť | Maximálna opakovaná presnosť | Maximálna dĺžka | CAD | Dopyt | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sily | Momenty | ||||||||||||||||
| Lv [mm] | Cy [N] | Cz [N] | Mx [Nm] | My [Nm] | Mz [Nm] | Fpy [N] | Fpz [N] | Mpx [Nm] | Mpy [Nm] | Mpz [Nm] | [kg] | [mm] | Lmax [mm] | ||||
| MRJ 40 | 92 | 3260 | 4000 | 55 | 141 | 99 | 2000 | 2880 | 34 | 88 | 62 | 0,26 | 0,05 | 6000 |  |  | Dopyt |
| MRJ 65 | 140 | 8200 | 11620 | 197 | 284 | 200 | 5100 | 7200 | 122 | 177 | 124 | 1,04 | 0,05 | 6000 | |
| Dopyt |
| 190 | 8200 | 11620 | 197 | 572 | 403 | 5100 | 7200 | 122 | 356 | 251 | 1,31 | 0,05 | |
||||
| MRJ 80 | 170 | 16600 | 23540 | 517 | 835 | 589 | 9000 | 12760 | 280 | 453 | 319 | 2,04 | 0,05 | 6000 | |
| Dopyt |
| 260 | 16600 | 23540 | 517 | 1842 | 1298 | 9000 | 12760 | 280 | 998 | 704 | 2,73 | 0,05 | |
||||
| MRJ 110 | 240 | 29000 | 41100 | 1192 | 1953 | 1377 | 18400 | 26100 | 756 | 1239 | 874 | 3,80 | 0,05 | 6000 | |
Dopyt | |
| 330 | 29000 | 41100 | 1192 | 3804 | 2682 | 18400 | 26100 | 756 | 2413 | 1702 | 4,78 | 0,05 | |||||

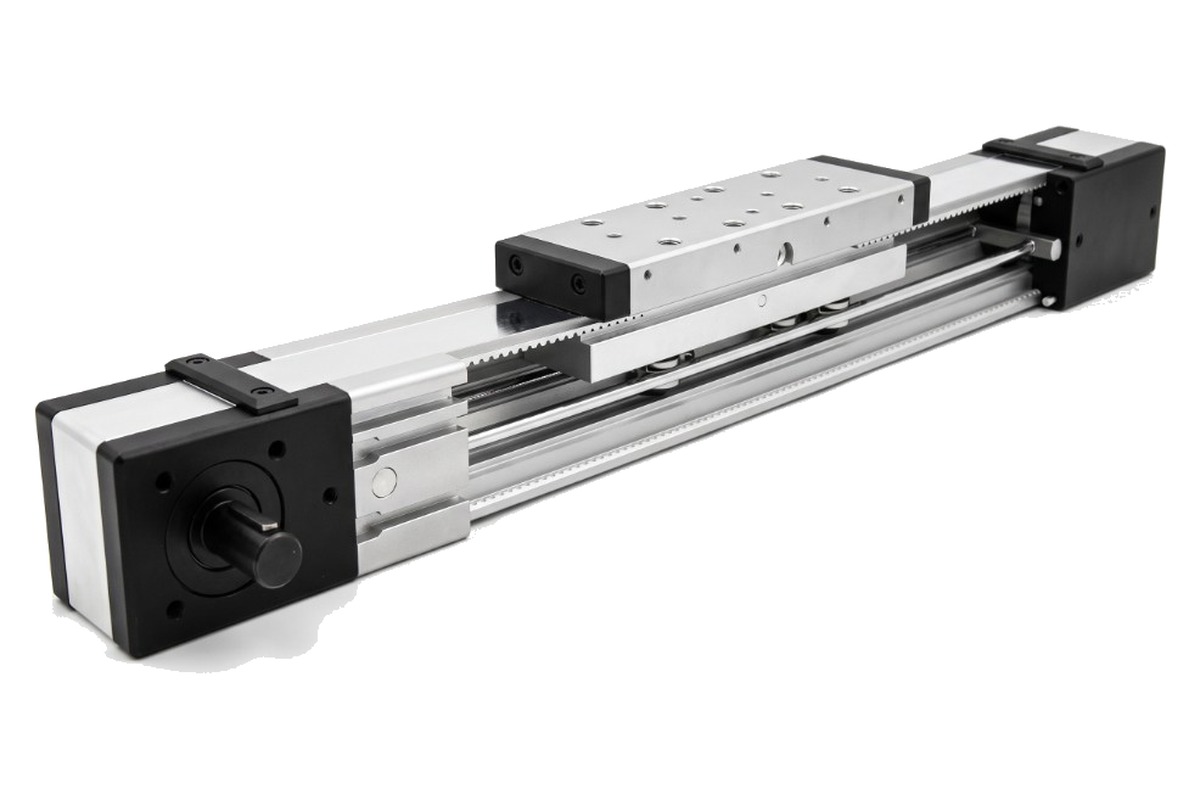

Jednotky MRJ majú pohon ozubeným remeňom a rolničkové vedenie. V katalógu Unimotion sú uvedené pre vysoké rýchlosti, až do 10 m/s. Pohon je predpätý ozubený remeň AT s oceľovými kordmi. Profily sú podľa EN 12020-2: priamosť 0,35 mm/m, max. krútenie 0,35 mm/m.
