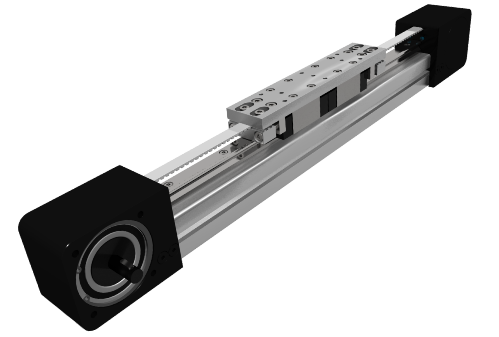

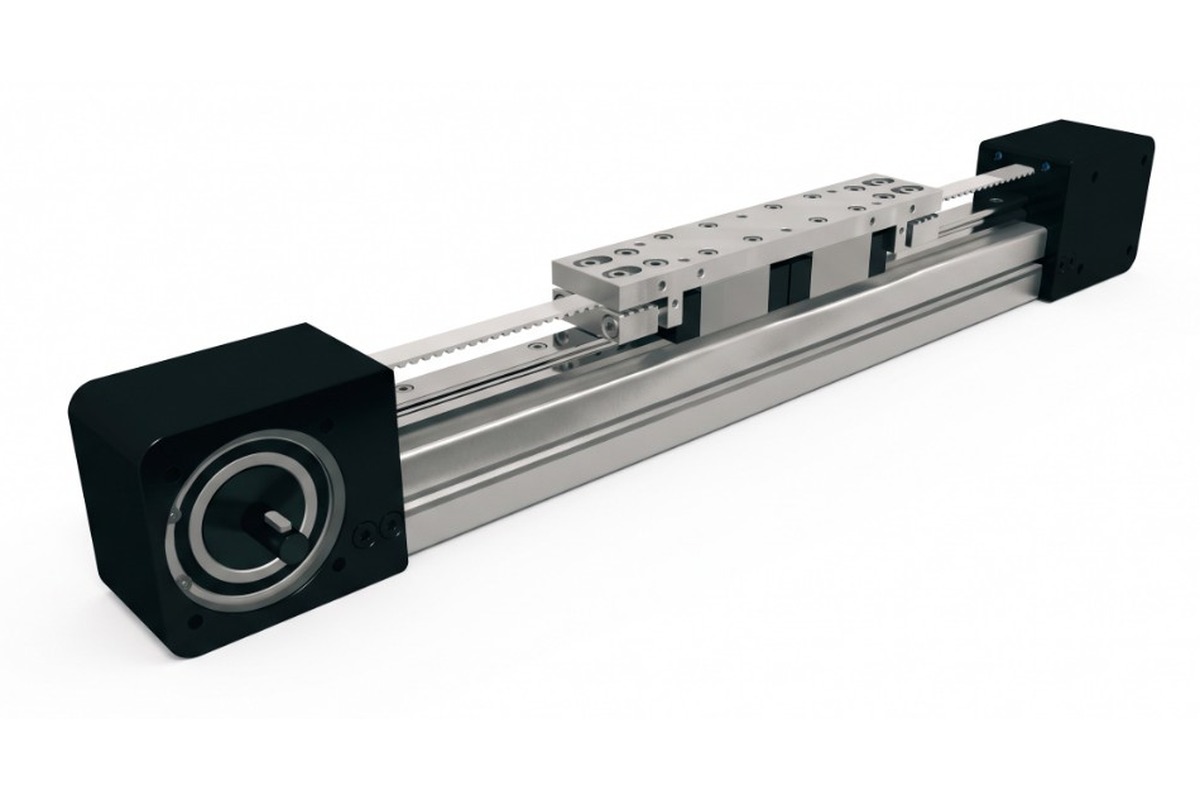

MTJ-ECO - ekonomické moduly s řemenem
Kód produktu: MTJ-ECO
Hlavné technické údaje jednotiek MTJ ECO
| Lineárny modul | Dĺžka vozíka | Únosnosť | Max. dynamické momenty zaťaženia | Pohyblivá hmotnosť | Maximálna opakovaná presnosť | Maximálna dĺžka | Momenty zotrvačnosti | CAD | Dopyt | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dynamická | statická | |||||||||||||
| Lv [mm] | C [N] | C0 [N] | Mx [Nm] | My [Nm] | Mz [Nm] | [kg] | [mm] | Lmax [mm] | ly [cm4] | lz [cm4] | ||||
| MTJ 40 ECO S | 132 | 9329 | 19629 | 64 | 55 | 55 | 0,45 | 0,1 | 5960 | 9,53 | 9,21 |  |  | Dopyt |
| MTJ 40 ECO L | 200 | 18658 | 39258 | 128 | 620 | 620 | 0,72 | 0,1 | | | Dopyt | |||
MTJ ECO je lineárna jednotka s pohonom ozubeným remeňom a s bezvôľovým koľajnicovým vedením s guľôčkovou dráhou. Profil je lisovaný hliník 6063. Pohon je predpätý ozubený remeň AT vystužený polyuretánom. Profily sú podľa EN 12020-2: priamosť 0,35 mm/m, max. krútenie 0,35 mm/m.
